Фазы газораспределения на ЯМЗ: как выставление меток влияет на ресурс двигателя

Газораспределительный механизм (ГРМ) является одной из наиболее нагруженных систем дизельного двигателя. От его корректной настройки напрямую зависят мощностные, экономические показатели и, что самое главное, ресурс силового агрегата. Для двигателей Ярославского моторного завода (ЯМЗ), которые традиционно считаются эталоном надежности и неприхотливости, точность выставления фаз газораспределения приобретает особое значение. Ошибка в установке меток может превратить двигатель, рассчитанный на миллионный ресурс, в источник постоянных проблем и дорогостоящих ремонтов.

Понятие фаз газораспределения и их роль в работе дизеля

Фазы газораспределения представляют собой моменты открытия и закрытия впускных и выпускных клапанов, выраженные в углах поворота коленчатого вала (238-1005009-Г3, 536.1005010, 236-1601215-Б) относительно мертвых точек. Для четырехтактного дизеля полный рабочий цикл осуществляется за два оборота коленчатого вала, и грамотное управление этими моментами критически важно для эффективности двигателя .

На двигателях ЯМЗ, в частности на популярных моделях ЯМЗ-236 и ЯМЗ-238, применяются определенные угловые параметры. Впускной клапан начинает открываться еще до прихода поршня в верхнюю мертвую точку — за 20° до ее достижения. Выпускной клапан (236-1007015-В6(А), 5340.1007012) в этот момент еще не закрыт, что создает так называемое «перекрытие клапанов». Данное конструктивное решение позволяет улучшить очистку цилиндров от отработавших газов и повысить наполнение свежим воздушным зарядом .

Закрытие впускного клапана происходит не в нижней мертвой точке, а с запаздыванием — через 56° после прохождения поршнем НМТ. Это обусловлено инерционным напором потока воздуха во впускной системе: даже когда поршень начал подниматься, поток воздуха продолжает двигаться по инерции, дозаряжая цилиндр .

Механизм синхронизации: роль меток ГРМ

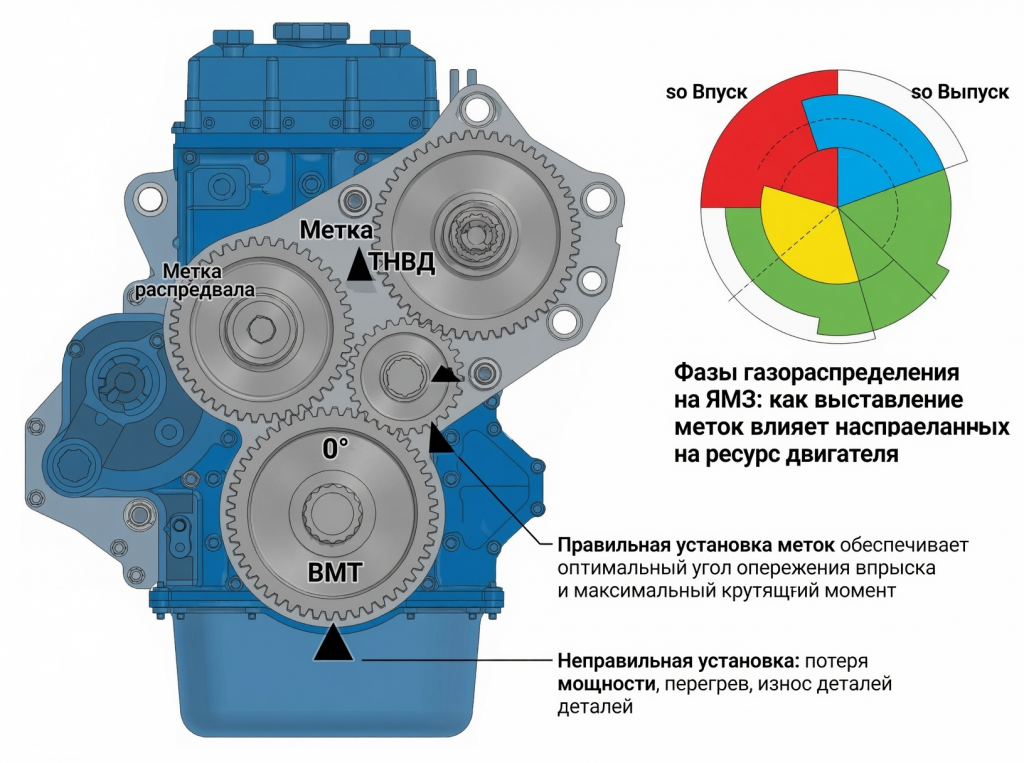

Синхронизация вращения коленчатого и распределительных валов на двигателях ЯМЗ осуществляется с помощью шестеренчатого привода, который отличается высокой надежностью, но требует строгого соблюдения установочных параметров. Метки ГРМ — это физические ориентиры на шестернях, шкивах и корпусных деталях, совмещение которых гарантирует, что поршни и клапаны будут двигаться в строго заданной последовательности.

Когда механик выставляет метки, он фактически задает начальные углы, от которых будут отсчитываться все фазы газораспределения. Если эти метки совмещены корректно, то открытие и закрытие клапанов происходит в строго определенные моменты — с теми самыми 20° опережения открытия впускного клапана и 56° запаздывания его закрытия, которые заложены конструкторами.

Последствия неправильного выставления меток

Даже незначительное отклонение от заводских параметров — смещение на один зуб шестерни — может привести к серьезным последствиям. Влияние неправильно выставленных меток на ресурс двигателя многогранно.

Снижение мощностных и экономических показателей. При нарушении фаз газораспределения двигатель теряет до 15-20% мощности. Цилиндры либо недополучают воздушный заряд, либо не успевают качественно очиститься от отработавших газов. Как следствие, возрастает расход топлива, снижается крутящий момент, особенно на низких оборотах, что критически важно для грузовых автомобилей и спецтехники, работающих в тяжелых условиях .

Повышение тепловой и механической нагрузки. Если фазы сдвинуты, процессы сгорания топлива начинаются в неоптимальный момент. Давление газов в цилиндре может достигать 73-79 кгс/см² при температуре 1700-1800 °С . При неправильных фазах эти экстремальные нагрузки приходятся не на те участки хода поршня, для которых они предназначены. Это приводит к ускоренному износу поршневой группы, прогоранию поршней и клапанов.

Риск механического контакта клапанов с поршнями. В некоторых двигателях при критическом смещении фаз (например, при перескоке цепи или ремня на несколько зубьев) может произойти встреча клапанов с поршнями. Для двигателей ЯМЗ, которые конструктивно имеют достаточные зазоры, прямой удар маловероятен, но даже незначительное сокращение расстояния между клапаном и поршнем в такте сжатия или выпуска создает предпосылки для их соударения на высоких оборотах. Результат — погнутые клапаны, поврежденные направляющие втулки и, в тяжелых случаях, разрушение поршней.

Влияние на ресурс: количественные аспекты

Ресурс двигателя ЯМЗ зависит от множества факторов: качества масла, своевременности обслуживания, условий эксплуатации. При корректной настройке ГРМ и соблюдении всех регламентов мотор способен пройти 800 000 — 1 000 000 км до капитального ремонта . Однако неправильно выставленные метки могут сократить этот показатель в разы.

При сбитых фазах газораспределения нарушается тепловой режим двигателя. Повышенная температура выхлопных газов ведет к преждевременному старению турбокомпрессора (если он установлен), ресурс которого в штатном режиме составляет порядка 150 000 — 200 000 км. Увеличенная нагрузка на шатунные (240-1000104-Б2-Р2) и коренные (650.1000102) вкладыши ускоряет их износ. Масляный насос, работая в условиях измененных тепловых режимов, может не обеспечивать должного давления смазки, что приводит к масляному голоданию и задирам на шейках коленчатого вала .

Признаки неправильно выставленных меток

Специалист может заподозрить нарушение фаз газораспределения по ряду характерных признаков:

- Затрудненный пуск двигателя, особенно на холодную;

- Нестабильная работа на холостом ходу — «плавающие» обороты;

- Потеря тяги, вялый разгон, невозможность выйти на номинальные обороты;

- Повышенная дымность выхлопа: черный дым свидетельствует о неполном сгорании топлива из-за недостатка воздуха;

- Повышенный расход топлива;

- Характерные звуки работы двигателя — хлопки во впускной коллектор или «выстрелы» в выпускную систему.

Практические аспекты выставления меток

Процесс выставления меток на двигателях ЯМЗ требует высокой квалификации и строгого соблюдения технологии. В отличие от некоторых бензиновых моторов, где допускается небольшая погрешность, дизели ЯМЗ более чувствительны к точности настройки.

При проведении работ необходимо:

1. Установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия;

2. Совместить установочные метки на шестерне коленчатого вала и блоке цилиндров;

3. Выставить метки на распределительных валах — для V-образных двигателей ЯМЗ метки на шестернях должны совпадать с метками на корпусе;

4. После установки привода провернуть коленчатый вал на два оборота и проверить совпадение всех меток — это обязательный этап контроля.

Существенное заблуждение: иногда считается, что наличие гидрокомпенсаторов или электронных систем управления делает настройку фаз менее критичной. Это не так. Никакая электроника не способна компенсировать механическое несовпадение фаз газораспределения, если шестерни или звездочки установлены с ошибкой .

Заключение

Фазы газораспределения на двигателях ЯМЗ — это не абстрактная техническая характеристика, а фундаментальный параметр, определяющий жизненный цикл силового агрегата. Точность выставления меток ГРМ напрямую влияет на то, пройдет двигатель заложенные конструкторами 800000-1000000 км или потребует капитального ремонта уже через 200000 км.

Для владельцев и эксплуатантов техники с двигателями ЯМЗ это означает необходимость доверять работы по замене привода ГРМ, ремонту головок блока цилиндров и настройке фаз только квалифицированным специалистам.

Ошибка на один зуб шестерни может показаться незначительной, но для дизеля, работающего в тяжелых условиях эксплуатации, она становится причиной цепной реакции ускоренного износа всех механизмов. Внимание к деталям при обслуживании ГРМ — это инвестиция в долговечность двигателя, которая окупается сотнями тысяч километров бесперебойной работы.
