За что отвечает датчик распредвала и как провести его диагностику

Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала (5344.1130544-10) несложна, сама процедура проводится достаточно просто.

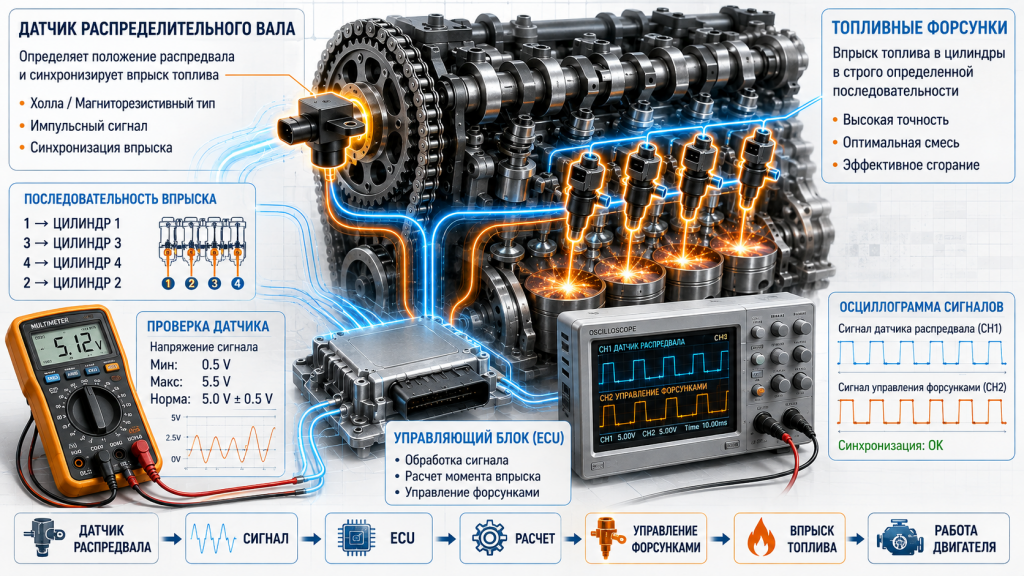

Что такое датчик распределительного вала

Датчик распределительного вала (87238) — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Датчики положения распределительного вала стали устанавливать на двигатели с разделенным (фазированным) впрыском топлива приблизительно с 2005 года.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

  1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).

  2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).


Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.

В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра (53442.1000146-01, 53442.1000186-01. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Способы проверки датчика распредвала

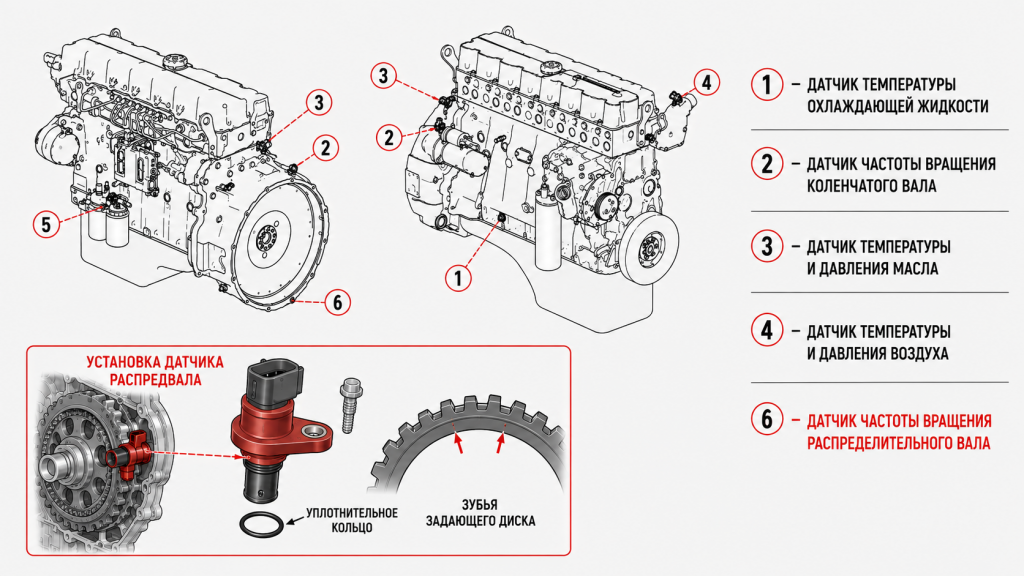

2 – датчик частоты вращения коленчатого вала; 3 – датчик температуры и давления масла; 4 – датчик температуры и давления воздуха; 5 – датчик температуры и давления топлива; 6 – датчик частоты вращения распределительного вала .

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

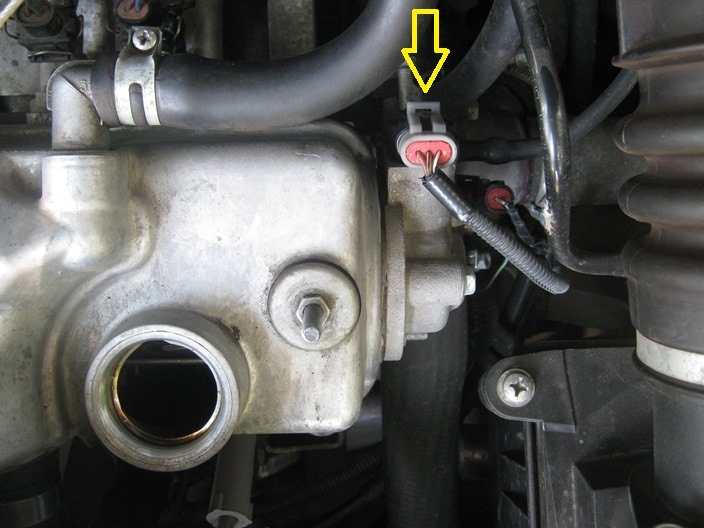

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Алгоритм выполнения проверки датчика мультиметром следующий:


Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).

Отсоединить «фишку» от датчика, отщелкнув фиксатор.

Демонтировать датчик из его посадочного места.

На «фишке» датчика для дизельных двигателей ЯМЗ

  1. Контакт 1 (провод 2.09) – ЭБУ контакт 2.09 выходной сигнал;

  2. Контакт 2 (провод 2.10) – ЭБУ контакт 2.10 масса датчика.


Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).

Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.

Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).

Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.

Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).

Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90...100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Обратите внимание, что желательно проверять не только датчики, уже установленные на двигатель, но и вновь купленные, поскольку всегда существует риск покупки бракованного товара.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

  • При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.

  • Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).

  • В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно это ключ на 10 мм.

  • После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.

  • Установка нового датчика выполняется в обратной последовательности.

  • Присоединить минусовую клемму к аккумулятору.

  • При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для двигателей ЯМЗ можно посмотреть в каталоге в разделе электрооборудование.
